1.85mm Vコネクタ在庫品リスト
1.85ｍｍ Vコネクタの通常在庫品リスト、Excel形式でダウンロード可能としております。
初回のみ会員登録頂く必要がありますので、ご対応ください。
最新情報は、HPにアップしておりますので、製品ページ等よりご確認ください。
1.85mm Vコネクタとは
1.85mm Vコネクタは、67GHzまでの高周波に対応した高性能小型コネクタのひとつです。2.4mmコネクタとは、互換性があります。2.92mm Kコネクタ・3.5mmコネクタ・SMAコネクタとは、互換性がありません。インピーダンスは50Ω系、ネジカップリング方式で確実な結合が可能です。
製品一覧

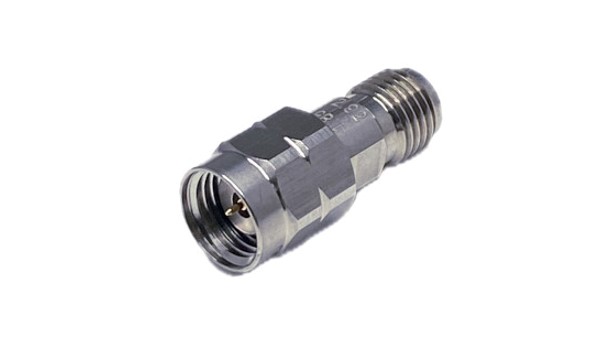

アダプター
L曲がり アダプター
2.4mm変換
高周波測定用ケーブル
1.85mm Vコネクタを取り付けた、高周波測定用ケーブルをラインナップしております。SMAコネクタを始め、他コネクタとの組み合わせも可能です。製品ページより仕様書確認ください。

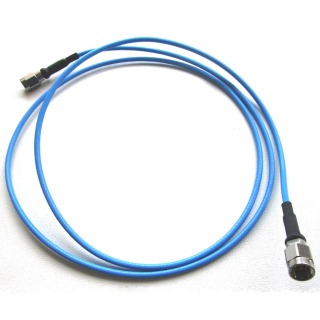

TC-054 60GHz対応/高屈曲
非常に柔軟で、ミリ波帯まで安定した特性を維持した、0.085インチ（RG405）相当のケーブルです。対応コネクタが豊富で比較的ローコストなので幅広くご使用頂ます。
コネクタは、1.85mm（プラグ）、2.92mm（プラグ、ジャック）、SMA（プラグ、Lプラグ、ジャック）、N型（プラグ）、他応相談でお選びいただけます。1.85mmは、ケーブル芯線をピンにしているため、非常に低反射で60GHzまで活用頂けます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
セミリジッドケーブル
1.85mm Vコネクタを取り付けた、セミリジッドケーブルをラインナップしております。SMAコネクタを始め、他コネクタとの組み合わせも可能です。製品ページより仕様書確認ください。
SR-002 0.085相当
0.085インチ相当のセミリジッドケーブルです。ラインナップ最多の適合コネクタを誇り、最大50GHzまでの対応をご相談頂けます。
コネクタは、SMA（プラグ、ジャック、Lプラグ、フランジ付きジャック、バルクヘッドジャック）、2.92mm（プラグ、ジャック）、N（プラグ、ジャック）、1.85mm（プラグ）、SMPからお選びいただけます。
詳しいケーブル仕様、電気的特性等は、製品詳細ページより仕様書をご確認ください。
1.85mm Vコネクタの特長
高周波
DC～67GHzの高周波数帯域まで使用出来る製品を取り揃えております。絶縁体をテフロンから空気に変更し、外径が1.85mmとなることで、SMAコネクタよりさらに高周波の対応を実現しています。
互換性
1.85mm Vコネクタは、2.4mmコネクタとは、互換性があります。SMAコネクタ・3.5mmコネクタ・2.92mm Kコネクタとは、互換性はなく、嵌合出来ません。
小型
小型コネクタのため、機器内配線はもとより、機器を構成するサブアッセンブリ間および機器間の接続など、小スペースにて高密度実装を実現出来ます。
1.85mm Vコネクタの主な用途
衛星搭載、軍用機器、航空搭載機器、ネットワークアナライザなど
1.85mm Vコネクタの規格/寸法
※数値は代表値です。詳しくはお問い合わせください。
| 相当規格（Compatible Standards） | IEC 61169-32 |
| 特性インピーダンス（Impedance） | 50Ω |
| 結合方式（Conneciton） | ネジ（Threaded Coupling）M7 P0.75-6H、6g |
| 定格電圧（Voltage Rating） | AC 160V |
| 耐電圧（Maximum Voltage） |
|
| 絶縁抵抗（Insulation Resistance） | 5,000MΩ min. at DC 500V |
| 接触抵抗（Contact Resistance） | 4.0mΩ max.(Center) / 2.5mΩ max.(Outer) |
| 使用周波数範囲（Frequency Range） | DC ～ 67GHz |
1.85mm Vコネクタのよくある質問
Q
SMAコネクタとの違いは何ですか？
A
1.85mm Vコネクタは、絶縁体をテフロンから空気に変更することにより、外形が1.85mmとなっています。これにより導波管モード遮断周波数をさらに高くすることができ、使用周波数DC～67GHzを実現しています。
SMAコネクタ、3.5mmコネクタ、2.92mm Kコネクタと、形状は似ていますが、嵌合は出来ません。2.4mmコネクタとは、嵌合出来ます。
Q
さらに高周波、さらに小型なコネクタはありますか？
A
弊社ラインナップですと、さらに高周波な製品はございません。市場には110GHzまで対応した1.0mmコネクタがございますので、ご相談ください。
周波数帯は下がりますが、さらに小型なコネクタとしては、40GHzまで対応したSMPコネクタがあります。
